智能家電 >
本方案采用PL51T/A003芯片，芯片內集成16KB-flash，256Byte真EEPROM，11Bit-ADC, 3路DBW等豐富資源； 方案集成無線線圈感應式充電，過沖保護，過放保護，LED電量指示功能； PWM驅動集成DBW死區保護功能，有效保護驅動MOS；
一、方案性能特點：
1、主控芯片PL51T/A003資源豐富，集成度高；
2、11Bit-ADC模塊，整合電池充放電保護，電量指示完整功能；
3、優越的DBW驅動模塊，可設置MOS驅動死區時間；
4、IO資源多，可以靈活配置適配應用；
5、16KB-flash程序空間，可優化各種算法。

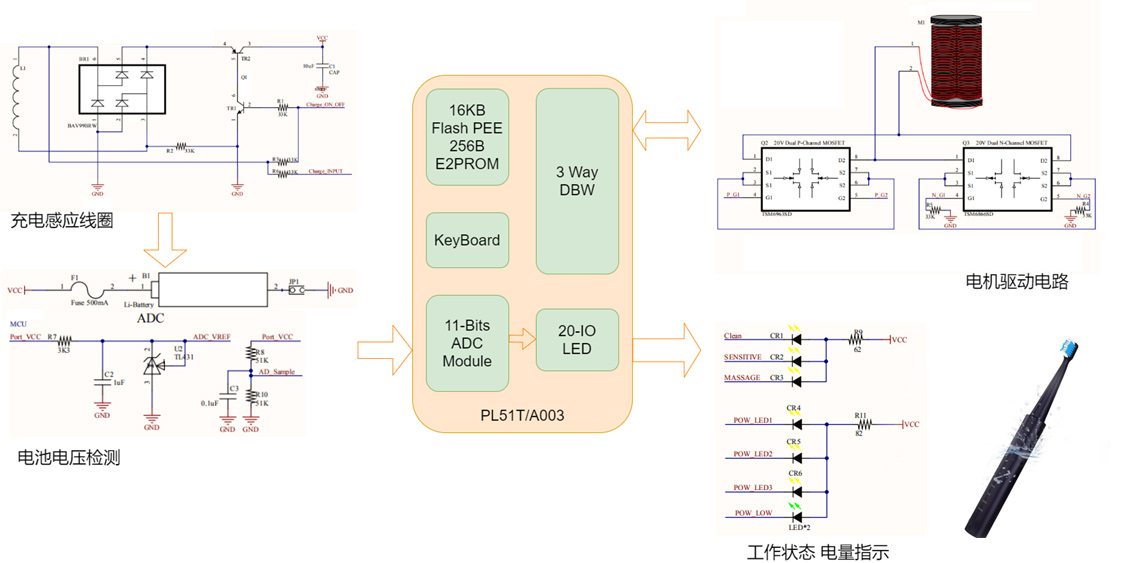

二、應用框圖：
三、選型表：
Series | Part No. | Flash | SRAM | EEPROM | I/O | Timer | Connectivity | ACMP. | PWM | OPA. | ADC | Touch Key | DAC | T.S. | Freq. | PLL | Voltage | Temp. Range | 2.4G T/RX | ICP/ICD | Package | MoQ | ||
UART | SPI | I2C | ||||||||||||||||||||||
16K flash AD型 MCU | PL51A003S16 | 16K | 256+1K | 256 | 14 | 3*16b | 2 | 1 | 1 | 0 | 6*12b | 1 | 8*11b | / | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ISP/ICD | SOP16 | 2K Tube |
PL51A003T20 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | / | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | TSSOP20 | 2K Tube | |
PL51A003N20 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | / | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | QFN20 | 4K T&R | |
PL51A003B24 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | / | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | SSOP24 | 2K Tube | |
PL51A003N24 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | / | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | QFN24 | 4K T&R | |
16K flash 觸摸型 MCU | PL51T003S16 | 16K | 256+1K | 256 | 14 | 3*16b | 2 | 1 | 1 | 0 | 6*12b | 1 | 8*11b | ~12 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ISP/ICD | SOP16 | 2K Tube |
PL51T003S20 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~18 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | SOP20 | 2K Tube | |
PL51T003N20 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~18 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | QFN20 | 4K T&R | |
PL51T003T20 | 16K | 256+1K | 256 | 18 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~18 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | TSSOP20 | 2K Tube | |
PL51T003B24 | 16K | 256+1K | 256 | 22 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~20 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | SSOP24 | 2K Tube | |
PL51T003S24 | 16K | 256+1K | 256 | 22 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~20 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | SOP24 | 2K Tube | |
PL51T003N24 | 16K | 256+1K | 256 | 22 | 3*16b | 2 | 1 | 1 | 1 | 6*12b | 1 | 16*11b | ~20 | 1*5b | Y | ~12M | NA | 2.4-5.5 | -40-125° | N | ICP/ICD | QFN24 | 4K T&R | |
