系統電源 >
本方案采用PL51WT003芯片，芯片內集成16KB-flash，256Byte真EEPROM，8+8路11Bit-ADC, 6路PWM等豐富資源，同時片上集成了PL1166A射頻芯片，實現無線遙控等功能； 方案實時采集各路燈珠的電流，做到燈珠電流閉環精準控制， 能夠有效避免燈珠長時間使用造成的亮度降低問題；
一、方案性能特點
1，主控芯片PL51WT003資源豐富，集成度高；
2，11Bit-ADC模塊，實時采集各路燈珠電流；
3，6路PWM輸出，配置AD數值精準控制電流輸出；
4，16KB-flash程序空間，可優化多種補償算法；
5，集成射頻芯片，優化設計成本。

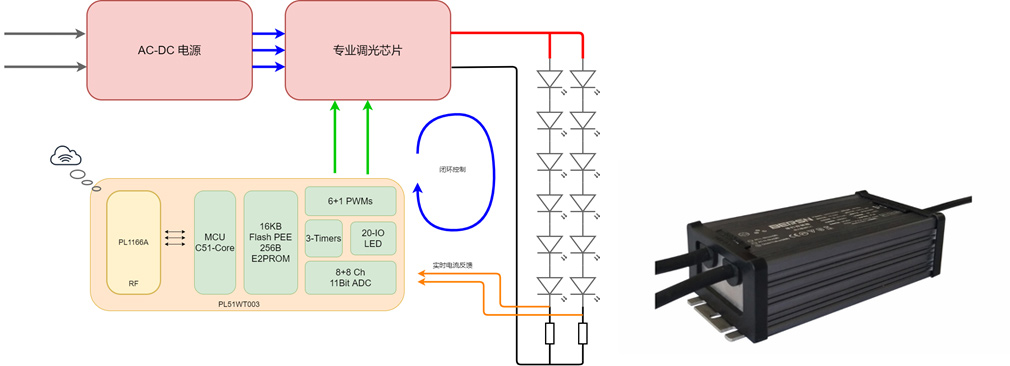

二、應用框圖
三、選型表
Series | Part No. | Flash | SRAM | EEPROM | I/O | Timer | Connectivity | ACMP. | PWM | OPA. | ADC | Touch Key | DAC | T.S. | RF OSC. | PLL | Voltage | Temp. Range | 2.4G T/RX | ICP/ICD | Package | MoQ | ||
UART | SPI | I2C | ||||||||||||||||||||||
2.4G RF SoC | PL51WT003B24 | 16K | 256+1K | 256 | 16 | 3*16b | 1 | 1 | 1 | 1 | 6*12b | 1 | 10*11b | ~14 | 1*5b | Y | 12M | / | 2.4-3.6 | -40-105° | Y | ICP/ICD | SSOP24 | 2K Tube |
PL51WT003S16 | 16K | 256+1K | 256 | 9 | 3*16b | 1 | 1 | 1 | 1 | 4*12b | 0 | 4*11b | ~8 | 1*5b | Y | 12M | / | 2.4-3.6 | -40-105° | Y | ICP/ICD | SOP16 | 2K Tube | |
PL51WT020B24 | 4K | 256 | 128 | 15 | 3*16b | 1 | 1 | 1 | 1 | 4*12b | / | 8*11b | ~13 | / | Y | 12M | / | 2.0-3.6 | -40-105° | Y | ICP | SSOP24 | 2K Tube | |
PL51WT020T20 | 4K | 256 | 128 | 13 | 3*16b | 1 | 1 | 1 | 1 | 4*12b | / | 8*11b | ~11 | / | Y | 12M | / | 2.0-3.6 | -40-105° | Y | ICP | TSSOP20 | 2K Tube | |
PL51WT020S16 | 4K | 256 | 128 | 8 | 3*16b | 1 | 1 | 1 | 0 | 4*12b | / | 2*11b | ~6 | / | Y | 12M | / | 2.0-3.6 | -40-105° | Y | ICP | SOP16 | 2K Tube | |
