目前市場終端設備產品實現人機互聯互通方式多樣，功能需求個性化定制越來越多，使用PL51WT003/PL51WT140結合涂鴉WiFi、ZigBee、Bluetooth聯網模塊，實現設備通過APP與云端通信，同時解決終端設備產品功能需求個性化定制，本地場景離線模式互聯互通，自組網控制，解決多產品控制不一致等問題，使得終端設備單品在實現互聯互通上具有最佳解決方案。
一、涂鴉案例特點：
1、支持APP及遙控器控制；
2、個性化功能靈活定制，涂鴉聯網模塊只做遠程通訊，終端產品功能靈活定義直接由PL51WT003來完成，不依賴于平臺固化功能；
3、本地控制離線狀態下實現多場景聯動，控制距離遠，可達30M；
4、適用領域廣泛，支持所有需要APP及遙控器控制的各類設備。

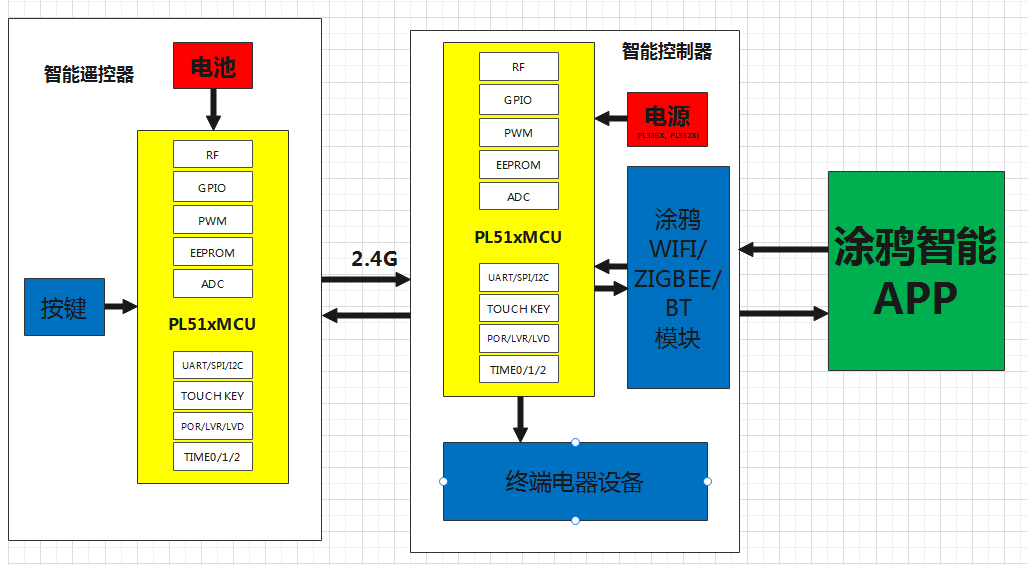

二、應用框
三、選型表
Series | Part No. | Flash | SRAM | EEPROM | I/O | Timer | Connectivity | ACMP. | PWM | OPA. | ADC | Touch Key | DAC | T.S. | RF OSC. | PLL | Voltage | Temp. Range | 2.4G T/RX | ICP/ICD | Package | MoQ | ||
UART | SPI | I2C | ||||||||||||||||||||||
2.4G RF SoC | PL51WT003B24 | 16K | 256+1K | 256 | 16 | 3*16b | 1 | 1 | 1 | 1 | 6*12b | 1 | 10*11b | ~14 | 1*5b | Y | 12M | / | 2.4-3.6 | -40-105° | Y | ICP/ICD | SSOP24 | 2K Tube |
PL51WT003S16 | 16K | 256+1K | 256 | 9 | 3*16b | 1 | 1 | 1 | 1 | 4*12b | 0 | 4*11b | ~8 | 1*5b | Y | 12M | / | 2.4-3.6 | -40-105° | Y | ICP/ICD | SOP16 | 2K Tube | |
PL51WT020B24 | 4K | 256 | 128 | 15 | 3*16b | 1 | 1 | 1 | 1 | 4*12b | / | 8*11b | ~13 | / | Y | 12M | / | 2.0-3.6 | -40-105° | Y | ICP | SSOP24 | 2K Tube | |
PL51WT020T20 | 4K | 256 | 128 | 13 | 3*16b | 1 | 1 | 1 | 1 | 4*12b | / | 8*11b | ~11 | / | Y | 12M | / | 2.0-3.6 | -40-105° | Y | ICP | TSSOP20 | 2K Tube | |
PL51WT020S16 | 4K | 256 | 128 | 8 | 3*16b | 1 | 1 | 1 | 0 | 4*12b | / | 2*11b | ~6 | / | Y | 12M | / | 2.0-3.6 | -40-105° | Y | ICP | SOP16 | 2K Tube | |
